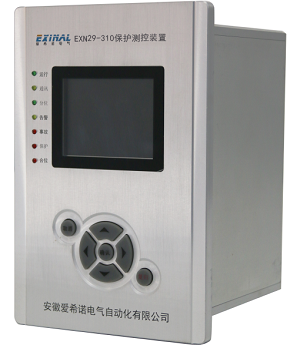

产品概述：

适用于35KV及以下电压等级的配电网络和变电站，集保护、控制、通信、监视等功能于一体，针对配网终端高压配电室，以三段式无方向电流保护为核心，配备电网参数的监视及采集功能，并可通过通讯将测量数据及保护信息传送到上位机，进而实现配网自动化。装置采用单元化的设计，既能方便地就地分布安装，也可组屏安装。

功能特点：

1、测量功能：本装置采用50Hz 工频交流电以每周波32 点采样的速度，通过模拟量通道直接对交流电流、交流电压进行采样。

在直接采样所获得的电流、电压基础上，通过装置内部的DSP 进行矢量运算处理，可得到大量派生量，所有的量均显示在装置的界面上，可直接进行观察。

2、继电保护功能：装置内部配有丰富的保护元件库（参考本章所附保护元件一览表），可满足馈线、变压器、电机、电容器等各种不同对象的继电保护要求，在产品出厂时已根据各型号所保护的对象预设了各种保护元件，每种预设的保护元件在出厂后仍可做出改变，对于具有本体保护元件的一些主设备，如变压器的瓦斯保护、温度保护等，可将其继电器接点接入开入量通道，通过对开入量的跳闸编程实现设备的本体保护。

3、电力安全自动装置功能：LN-630 系列包含了常用的电力安全装置功能，如三相一次重合闸、母联备自投、进线备自投和电压互感器二次电压自动并列功能等，其中备自投功能既可与保护功能合于一体，用一个装置来实现，也可单独成为一个装置，对于需要节省投资的用户可选用前者。

4、控制功能：具备就地/远方分合闸操作功能。分合闸回路具有防跳功能，可选择使用。

5、异常告警功能：装置具有TV 断线告警、TA 断线告警、控制回路断线告警及装置自检告警。

6、事件记录功能：可对保护动作、告警、操作、数字量输入变位等事件进行记录，可循环保存记录20 条，掉电不丢失，进入“事件记录”菜单项，可对事件记录进行查看浏览。

7、通讯功能：具有RS485 和CAN 总线通讯接口，可适应的通讯协议有MODBUS、ICE870-5-103。利用通讯功能可与后台监控设备一同组成变电站综合自动化系统，实现“四遥”功能。
